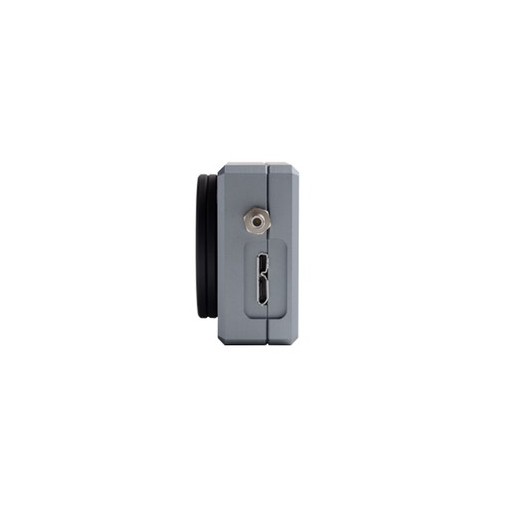

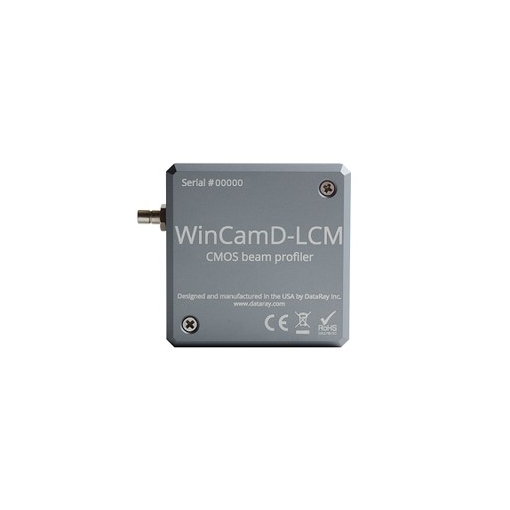

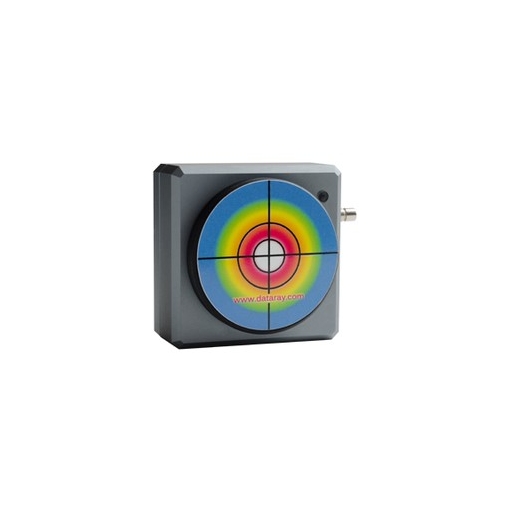

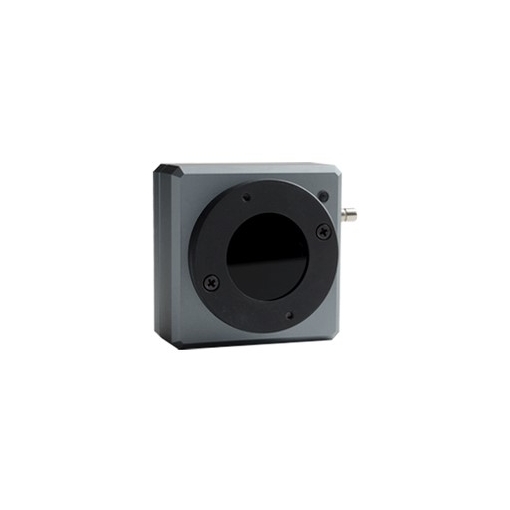

빔프로파일러 (WinCamD-LCM – 1)
8,250,000원
NEW BEST
원산지
USA
제조사
DataRay Inc.
Product ID
S-WCD-LCM
참고
설치교육 포함
닫기
빔프로파일러 (WinCamD-LCM – 1)
8,250,000원
Total : 0
 Specification  Detail
 Wavelength  WinCamD-LCM: 355 to 1150 nm
 WinCamD-LCM-1310: 355 to 1350 nm (includes long pass filter)
 WinCamD-LCM-TEL: 1480 to 1605 nm
 WinCamD-LCM-UV: 190 to 1150 nm
 Pixel Count‚ H x V  4.2 MPixel‚ 2048 x 2048
 Optical Format  1"
 Image Area  11.3 x 11.3 mm
 Pixel Dimension  5.5 x 5.5 µm
 Min. Beam (10 pixels)  ~55 µm
 Shutter Type  Global
 Max Frame Rate*  60 Hz
 Single Pulse Capture PRR  USB 2.0: 6.3 kHz
 USB 3.0: 12.6 kHz
 Signal to RMS Noise  2,500:1 (34 dB optical / 68 dB electrical)
 Electronic Shutter Range  USB 2.0: 12,600:1 (41 dB)
 USB 3.0: 25,000:1 (44 dB)
 ADC  12-bit
 Measurable Sources  CW beams‚ pulsed sources; CW to 12.6 kHz with single pulse isolation
 Software configurable Auto-trigger‚ Synchronous & Variable Delay
 Measured Beam Powers  See Charts
 Manual Beam Attenuation  Includes ND-1, ND-2, and ND-4 magnetic ND filters or C-mount ND filters
 Displayed Profiles  Line‚ 2D & 3D plots. Normalized or un-normalized.
 Linear or Logarithmic‚ Zoom x10
 2D‚ 3D in 10‚ 32 or max. colors or grayscale
 Contoured display at 10 and 32 colors
 Measured & Displayed Profile Parameters  Raw and smoothed profiles
 Triangular running average filter up to 10% FWHM
 Beam Diameter  Diameter at two user set Clip levels
 Gaussian & ISO 11146 Second Moment beam diameters
 Equivalent diameter above a user defined Clip level
 Equivalent Slit and Knife Edge diameters
 Beam Fits  Gaussian & Top Hat profile fit & % fit
 Equivalent Slit profile
 Beam Ellipticity  Major‚ Minor & Mean diameters. Auto-orientation of axes.
 Centroid Position  Relative and absolute
 Intensity Weighted Centroid and Geometric Center
 Beam Wander Display and Statistics
 Measurement Accuracy (not limited to pixel size)  0.1 µm processing resolution for interpolated diameters.
 Absolute accuracy is beam profile dependent - ~1 µm accuracy is frequently achievable.
 Centroid accuracy is also beam dependent (as good as ±1 µ since it is arithmetically determined from all pixels above the centroid clip level).
 Processing Options  Image & profile Averaging‚ 1‚ 5‚ 10‚ 20‚ Continuous.
 Background Capture and Subtraction.
 User set rectangular Capture Block for capture
 User set or Auto ellipse Inclusion region with beam tracking for processing
 *.ojf files save all WinCamD custom settings for particular test configurations
 Pass/Fail display  On-screen selectable Pass/Fail colors. Ideal for QA & Production.
 Log Data and Statistics  Min.‚ Max.‚ Mean‚ Standard Deviation‚ to 4096 samples
 Relative Power Measurement  Rolling histogram based on user's initial input. Units of mW‚ µJ‚ dBm‚ % or user choice (relative to a reference measurement input)
 Fluence  Fluence‚ within user defined area
 Certification  RoHS‚ WEEE‚ CE
 Multiple Cameras  Up to 4 cameras, parallel capture.
 1 to 8 cameras, serial capture.
 Head Dimensions‚ Width x Height x Depth  1.8 x 1.8 x 0.8” (46 x 46 x 20 mm)
 Optical depth from housing/filter to sensor (no window) ±0.2 mm  7.5 mm (12.8 mm with MagND filter)
 Mounting  8-32 thread, 8 mm deep
 Weight‚ Camera w/ MagND and filter cover  3.75 oz (106 g)
 Minimum PC Requirements  Windows 7/8/8.1/10 64-bit, 4 GB RAM, USB 2.0/3.0 port

* Capture block size dependent

Product specifications are subject to change without notice
